EOS Kiss Digital N　の改造

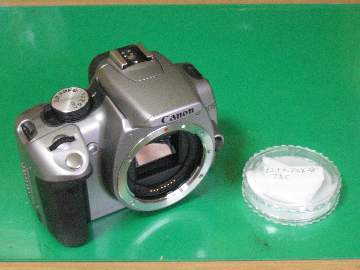

有り難い事に光映舎さんからデジタル一眼用Hα透過赤外カットフィルターが単品で販売されていましたので利用するにしました。改造に当たってはhttp://fuuma-mfuk.comさんのホームページを参考にさせて頂きました。ここでは簡単に改造の要点を紹介します。

改造するとメーカ保証が効かなくなります
ので改造は自己責任でお願いします！！

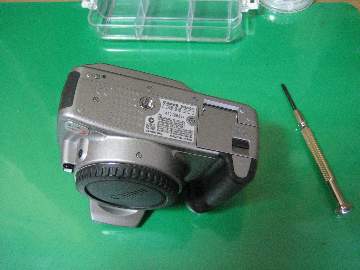

	改造を開始裏蓋を開ける裏蓋を開けるために底と左右のビスを外す。

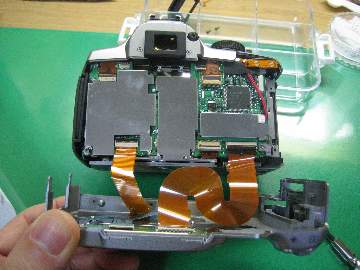

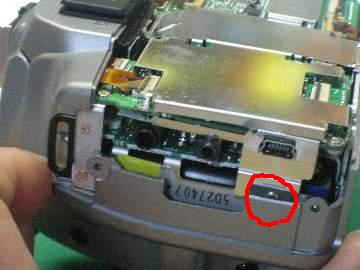

	ケーブルを外す下の方に裏蓋と本体がケーブルで繋がっているので注意して開ける。ケーブルは本体側のコネクターで外す。（ロックを引き上げれば簡単に外れる）

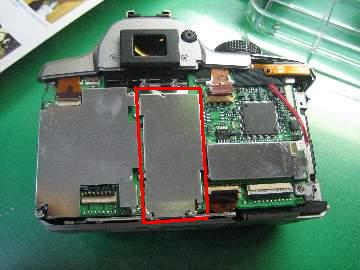

	シールド版を外す８ヶ所の半田付けを外す。この下にC-MOSと繋がっているケーブルが隠れている。

	ビスを外すケースが邪魔になって外れないビスがあるので、ケースを削って外す。私は半田ごてでケースを溶かし、バリをカッターナイフで削った。

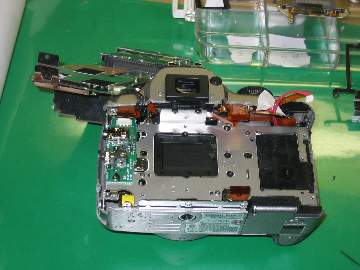

	基板とC-MOSを外す基板が外れるとC－MOSは簡単に外れた。奥にはシャッタが見えている。

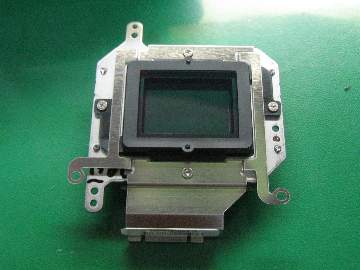

	C-MOSユニットようやく、問題のフィルタにたどり着いた。次はC-MOSユニットから赤外カットフィルタを取り外す。

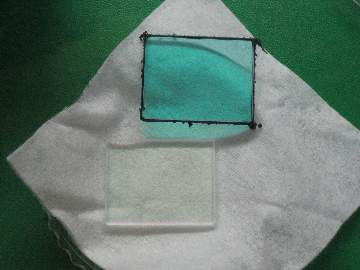

	赤外カットフィルタ青色のが外したフィルタで、透明なの方が今回取り付けるフィルタ。汚さないように注意して取り扱う。特に組み込み時の埃には注意が必要で、ブロアーで埃を取って取り付ける。

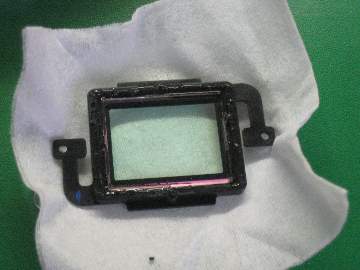

	フィルタの交換 Hα透過赤外カットフィルタｗ枠に取り付けたところ。接着剤でフィルタを汚さない様に神経を使った。

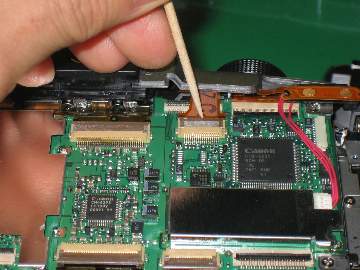

	組み立て後はビスやケーブルの付け忘れが無い様に注意して組み立てるのみ。ケーブルは穴を利用して、きっちり奥まで差し込んでロックする。

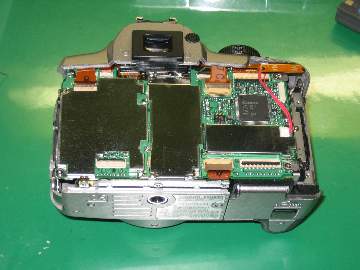

	内部の組み立て完了基盤の組み込み、シールド板の半田付けを行って復元する。後は裏蓋を取り付けるのみ。

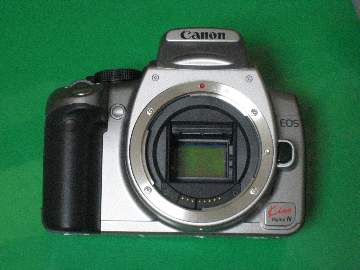

	完成 My　EOS KISS digital Na が完成。

	試し撮りホワイトバランスはデーライトで試写すると赤みを帯びて写った。とりあえず、改造は成功。

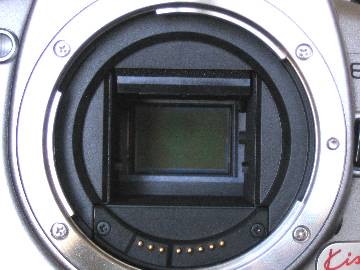

	ミラーボックスのケラレ対策最後にミラーケラレの対策を行う。これは改造前でミラーの上にスポンジが付いている状態。このスポンジをカッターで綺麗に切り落とすだけで改造終了。

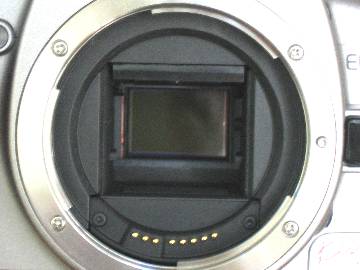

	ミラーの上にあるスポンジを除去した状態。少しシャッター音は大きくなった気がするが、直焦点撮影時のミラーにるケラレは殆ど無くなった。
